Busca trazos

Ok Seguramente muchos se habrán encontrado con esta herramienta en illustrator y no habrán entendido como se utiliza.
Veremos la primera parte en este tutorial y para continuar en un segundo.
El busca trazos no es mas que una herramienta que nos servirá para hacer operaciones booleanas, esto es de sustracción y adición de objetos o formas ya establecidas o que hemos dibujado por algún método en illustrator.

Adición.

Esta herramienta nos permite tener dos objetos y prácticamente unirlos en uno solo logrando obtener una forma compleja por medio de dos simples.

Antes

Después

Si siguieron el ejerció habrán notado que después de la operación existe un botón que se activa,
Esto es porque después de realizar la operación los nodos de ambos objetos siguen existiendo aunque el borde muestre ya el objeto completo. de esta forma si damos doble clik sobre el objeto podremos entrar al modo edición seguir editando los dos objetos por separado sin ningún problema, si apretamos el botón de expandir (expand) esta capacidad de poder editar los dos objetos inclusos después de haberse fusionado prácticamente desaparecerá y se convertirán en uno solo.. Esto es importante ya que si ustedes están diseñando para corte de vinil y no expanden el trazo la maquina seguirá reconociendo dos objetos en lugar de uno solo.

Sustraer.

Suponiendo que tenemos dos objetos conocidos como A y B, la herramienta de sustracción tomara ambos objetos y restara A de B suponiendo que B Se encuentra en una posición abajo de A (en palabras simples A esta arriba de B. aun mas simple… bueno creaste primero B y luego creaste A para ponerlo en sima)

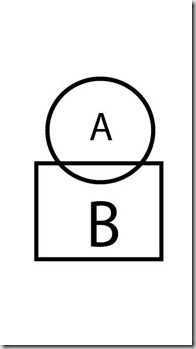

Antes (B-A)

Después B-A

Antes A-B

Después A-B

De igual manera el botón de expandir se activa.
